PEEK/東莞晟泰科技/550G/高光抗化學
406
應用領域：

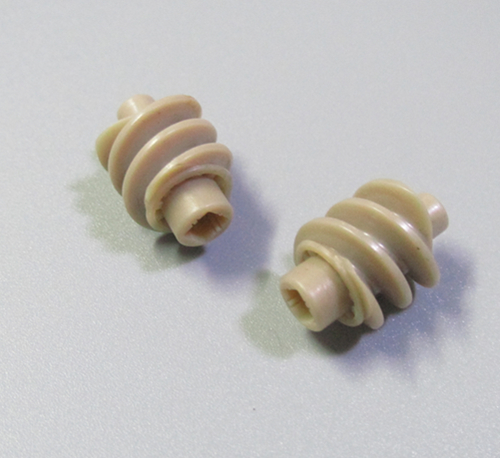

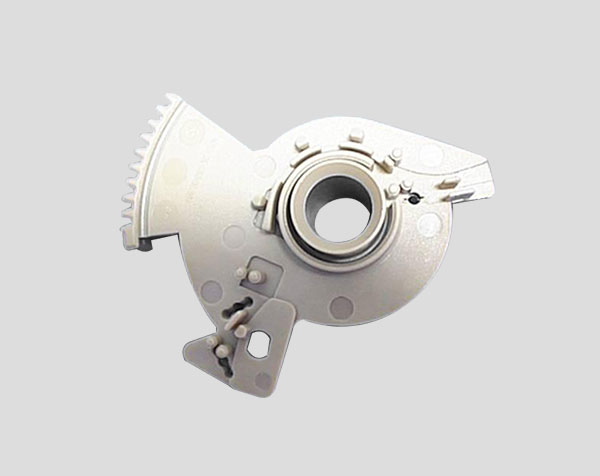

渦輪 齒輪
材料特性：
超韌耐磨 耐酸堿耐化學
可對比(國際對標)：
英國威格斯 450G
顏色：
本色
基材：
正牌新料
填充物及比例：
阻燃劑 50%
價格： 450000.00元/噸
已試用： 0 次
產品描述 材料認證 物性數據 相關博文
產品描述
VICTREX? PEEK 450G 物性表
| 基本信息 | |
|---|---|
| 黃卡編號 | |
| 特性 |
|
| 用途 |
|
| 機構評級 |
|
| 外觀 |
|
| 形式 |
|
| 加工方法 |
|
| 物理性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 密度 | ISO 1183 | ||
| ????-- 1 | 1.26 | g/cm3 | ISO 1183 |
| ????-- 2 | 1.30 | g/cm3 | ISO 1183 |
| Spiral Flow | 11.0 | cm | 內部方法 |
| 收縮率 3 | ISO 294-4 | ||
| ????垂直流動方向 : 180°C | 1.3 | % | ISO 294-4 |
| ????流動方向 : 180°C | 1.0 | % | ISO 294-4 |
| 吸水率 | ISO 62 | ||
| ????23°C, 24 hr, 3.20 mm | 0.070 | % | ISO 62 |
| ????平衡, 23°C, 50% RH | 0.40 | % | ISO 62 |
| 硬度 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 肖氏硬度 (邵氏 D, 23°C) | 85 | ISO 868 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 拉伸模量 (23°C) | 3700 | MPa | ISO 527-2 |
| 拉伸應力 (屈服, 23°C) | 100 | MPa | ISO 527-2 |
| 拉伸應變 (斷裂, 23°C) | 45 | % | ISO 527-2 |
| 彎曲模量 (23°C) | 4100 | MPa | ISO 178 |
| 彎曲應力 | ISO 178 | ||
| ????3.5% 應變, 23°C | 125 | MPa | ISO 178 |
| ????23°C 4 | 165 | MPa | ISO 178 |
| ????125°C | 85.0 | MPa | ISO 178 |
| ????175°C | 18.0 | MPa | ISO 178 |
| ????275°C | 13.0 | MPa | ISO 178 |
| 壓縮應力 | ISO 604 | ||
| ????23°C | 125 | MPa | ISO 604 |
| ????120°C | 70.0 | MPa | ISO 604 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 簡支梁缺口沖擊強度 (23°C) | 7.0 | kJ/m2 | ISO 179/1eA |
| 簡支梁無缺口沖擊強度 (23°C) | 無斷裂 | ISO 179 | |
| 懸壁梁缺口沖擊強度 (23°C) | 7.5 | kJ/m2 | ISO 180/A |
| 無缺口伊佐德沖擊強度 (23°C) | 無斷裂 | ISO 180 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 熱變形溫度 (1.8 MPa, 未退火) | 152 | °C | ISO 75-2/A |
| 玻璃轉化溫度 | 143 | °C | ISO 11357-2 |
| 熔融溫度 | 343 | °C | ISO 11357-3 |
| 線形熱膨脹系數 | ISO 11359-2 | ||
| ????流動 : < 143°C | 4.5E-5 | cm/cm/°C | ISO 11359-2 |
| ????流動 : > 143°C | 1.2E-4 | cm/cm/°C | ISO 11359-2 |
| ????橫向 : < 143°C | 5.5E-5 | cm/cm/°C | ISO 11359-2 |
| ????橫向 : > 143°C | 1.4E-4 | cm/cm/°C | ISO 11359-2 |
| 比熱 (23°C) | 2200 | J/kg/°C | DSC |
| 導熱系數 (23°C) | 0.29 | W/m/K | ISO 22007-4 |
| RTI Elec | 260 | °C | UL 746 |
| RTI Imp | 180 | °C | UL 746 |
| RTI | 240 | °C | UL 746 |
| 電氣性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 體積電阻率 | IEC 60093 | ||
| ????23°C | 1.0E+16 | ohms·cm | IEC 60093 |
| ????125°C | 1.0E+15 | ohms·cm | IEC 60093 |
| ????225°C | 1.0E+9 | ohms·cm | IEC 60093 |
| 介電強度 | IEC 60243-1 | ||
| ????0.0500 mm | 190 | kV/mm | IEC 60243-1 |
| ????2.00 mm | 23 | kV/mm | IEC 60243-1 |
| 介電常數 | IEC 60250 | ||
| ????23°C, 50 Hz | 3.00 | IEC 60250 | |
| ????23°C, 1 kHz | 3.10 | IEC 60250 | |
| ????200°C, 50 Hz | 4.50 | IEC 60250 | |
| 耗散因數 (23°C, 1 MHz) | 4.0E-3 | IEC 60250 | |
| 漏電起痕指數 | 150 | V | IEC 60112 |
| 可燃性 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 灼熱絲易燃指數 (2.00 mm) | 960 | °C | IEC 60695-2-12 |
| 極限氧指數 | ISO 4589-2 | ||
| ????-- 5 | 24 | % | ISO 4589-2 |
| ????-- 6 | 35 | % | ISO 4589-2 |
| 毒性 | NES 713 | ||
| ????CO Content | 0.0740 | NES 713 | |
| ????CO2 Content | 0.150 | NES 713 | |
| ????Total Gases | 0.220 | NES 713 |
| 充模分析 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 熔體粘度 (400°C) | 350 | Pa·s | ISO 11443 |
| 注射 | 額定值 | 單位制 | |
|---|---|---|---|
| 干燥溫度 | 120 到 150 | °C | |
| 干燥時間 | 3.0 到 5.0 | hr | |
| 料斗溫度 | < 100 | °C | |
| 料筒后部溫度 | 355 | °C | |
| 料筒中部溫度 | 360 到 365 | °C | |
| 料筒前部溫度 | 370 | °C | |
| 射嘴溫度 | 375 | °C | |
| 模具溫度 | 170 到 200 | °C |
材料認證
暫無
物性數據
暫無數據
