PC/PBT/東莞晟泰科技/TW357U/耐候阻燃
182
產品描述 材料認證 物性數(shù)據(jù) 相關博文
產品描述

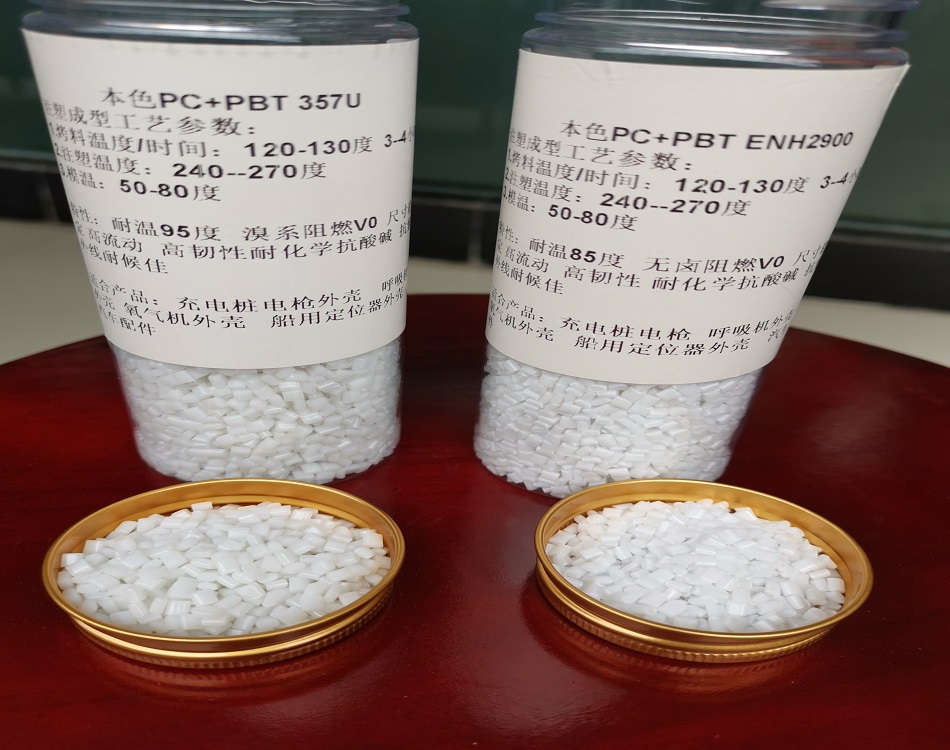

塑米王SUMIWANG? PC+PBT?? 357U-WH 物性表
|
基本信息 |
|
|
添加劑 |
· 沖擊改性劑 · 紫外線穩(wěn)定劑 |
|
特性 |
· 沖擊改性 · 抗紫外線性能良好 |
|
用途 |
· 開關 · 外殼 · 線軸 |
|
外觀 |
· 不透明 |
|
加工方法 |
· 注射成型 |
|
物理性能 |
額定值 |
單位制 |
測試方法 |
|
比重 |
1.34 |
g/cm3 |
ASTM D792 |
|
特定體積 |
0.750 |
cm3/g |
ASTM D792 |
|
收縮率 |
內部方法 |
||
|
流動 1 |
0.80 到 1.1 |
% |
內部方法 |
|
流動 2 |
1.0 到 1.4 |
% |
內部方法 |
|
橫向流動 3 |
0.90 到 1.3 |
% |
內部方法 |
|
橫向流動 4 |
1.2 到 1.6 |
% |
內部方法 |
|
吸水率 (24 hr) |
0.080 |
% |
ASTM D570 |
|
室外適用性 |
f1 |
UL 746C |
|
硬度 |
額定值 |
單位制 |
測試方法 |
|
洛氏硬度 (R 級) |
117 |
ASTM D785 |
|
機械性能 |
額定值 |
單位制 |
測試方法 |
|
抗張強度 5 |
ASTM D638 |
||
|
屈服 |
48.3 |
MPa |
ASTM D638 |
|
斷裂 |
48.3 |
MPa |
ASTM D638 |
|
伸長率 6(斷裂) |
110 |
% |
ASTM D638 |
|
彎曲模量 7(50.0 mm 跨距) |
2070 |
MPa |
ASTM D790 |
|
彎曲強度 8 |
ASTM D790 |
||
|
屈服, 50.0 mm 跨距 |
82.7 |
MPa |
ASTM D790 |
|
斷裂, 50.0 mm 跨距 |
82.7 |
MPa |
ASTM D790 |
|
沖擊性能 |
額定值 |
單位制 |
測試方法 |
|
懸壁梁缺口沖擊強度 (23°C) |
530 |
J/m |
ASTM D256 |
|
無缺口懸臂梁沖擊 (23°C) |
3200 |
J/m |
ASTM D4812 |
|
落錘沖擊 |
ASTM D3029 |
||
|
23°C |
43.4 |
J |
ASTM D3029 |
|
23°C 9 |
43.4 |
J |
ASTM D3029 |
|
熱性能 |
額定值 |
單位制 |
測試方法 |
|
載荷下熱變形溫度 |
ASTM D648 |
||
|
0.45 MPa, 未退火, 6.40 mm |
138 |
°C |
ASTM D648 |
|
1.8 MPa, 未退火, 6.40 mm |
98.9 |
°C |
ASTM D648 |
|
線形熱膨脹系數(shù) - 流動 |
ASTM E831 |
||
|
-40 到 40°C |
9.2E-5 |
cm/cm/°C |
ASTM E831 |
|
60 到 138°C |
1.2E-4 |
cm/cm/°C |
ASTM E831 |
|
RTI Elec |
120 |
°C |
UL 746 |
|
RTI Imp |
120 |
°C |
UL 746 |
|
RTI |
140 |
°C |
UL 746 |
|
電氣性能 |
額定值 |
單位制 |
測試方法 |
|
體積電阻率 |
> 1.2E+16 |
ohms·cm |
ASTM D257 |
|
介電強度 |
ASTM D149 |
||
|
1.60 mm, in Oil |
25 |
kV/mm |
ASTM D149 |
|
3.20 mm, in Air |
19 |
kV/mm |
ASTM D149 |
|
3.20 mm, in Oil |
19 |
kV/mm |
ASTM D149 |
|
介電常數(shù) |
ASTM D150 |
||
|
100 Hz |
3.20 |
ASTM D150 |
|
|
1 MHz |
3.20 |
ASTM D150 |
|
|
耗散因數(shù) |
ASTM D150 |
||
|
100 Hz |
3.0E-3 |
ASTM D150 |
|
|
1 MHz |
0.030 |
ASTM D150 |
|
|
耐電弧性 10 |
PLC 6 |
ASTM D495 |
|
|
相比耐漏電起痕指數(shù)(CTI) |
PLC 2 |
UL 746 |
|
|
高電弧燃燒指數(shù)(HAI) |
PLC 3 |
UL 746 |
|
|
高電壓電弧起痕速率 (HVTR) |
PLC 3 |
UL 746 |
|
|
熱絲引燃 (HWI) |
PLC 2 |
UL 746 |
|
可燃性 |
額定值 |
單位制 |
測試方法 |
|
UL 阻燃等級 |
UL 94 |
||
|
1.5 mm |
HB |
UL 94 |
|
|
2.0 mm |
V-0 |
UL 94 |
|
|
3.20 mm |
V-0 |
UL 94 |
|
|
極限氧指數(shù) |
30 |
% |
ASTM D2863 |
|
注射 |
額定值 |
單位制 |
|
|
干燥溫度 |
121 |
°C |
|
|
干燥時間 |
3.0 到 4.0 |
hr |
|
|
干燥時間，最大 |
12 |
hr |
|
|
建議的最大水分含量 |
0.020 |
% |
|
|
建議注射量 |
40 到 80 |
% |
|
|
料筒后部溫度 |
238 到 254 |
°C |
|
|
料筒中部溫度 |
243 到 260 |
°C |
|
|
料筒前部溫度 |
249 到 266 |
°C |
|
|
射嘴溫度 |
243 到 260 |
°C |
|
|
加工（熔體）溫度 |
249 到 266 |
°C |
|
|
模具溫度 |
48.9 到 76.7 |
°C |
|
|
背壓 |
0.345 到 0.689 |
MPa |
|
|
螺桿轉速 |
50 到 100 |
rpm |
|
|
排氣孔深度 |
0.025 到 0.038 |
mm |
備注:以上物性表參考典型數(shù)據(jù)，不作為產品設計依據(jù)，因模具結構不同，試料確認為準。
材料認證
暫無
物性數(shù)據(jù)
暫無數(shù)據(jù)
