PA66/東莞晟泰科技/21SPC/耐溫易脫模 280

應用領(lǐng)域：

連接器電子配件

材料特性：

耐高溫高抗沖熱穩(wěn)定耐熱通用型

可對比(國際對標)：美國首諾 21SPC

顏色：半透

基材：正牌新料

填充物及比例：

暫無

價格： 28000.00元/噸

已試用： 0 次

產(chǎn)品描述材料認證物性數(shù)據(jù) 相關(guān)博文

產(chǎn)品描述

Vydyne? 21SPC 物性表

基本信息
黃卡編號	E70062-249058
添加劑	潤滑劑
特性	剛性，高高強度抗溶劑性快的成型周期良好耐磨損性耐化學性良好耐汽油性耐油性能韌性良好潤滑通用脫模性能良好
用途	襯套工業(yè)應用連接器凸輪外殼軸承
機構(gòu)評級	ASTM D 4066 PA0111 ASTM D 6779 PA0111 FDA 21 CFR 177.1500 FED L-P-410A MIL M-20693B
RoHS 合規(guī)性	RoHS 合規(guī)
UL文件號	E70062
外觀	自然色

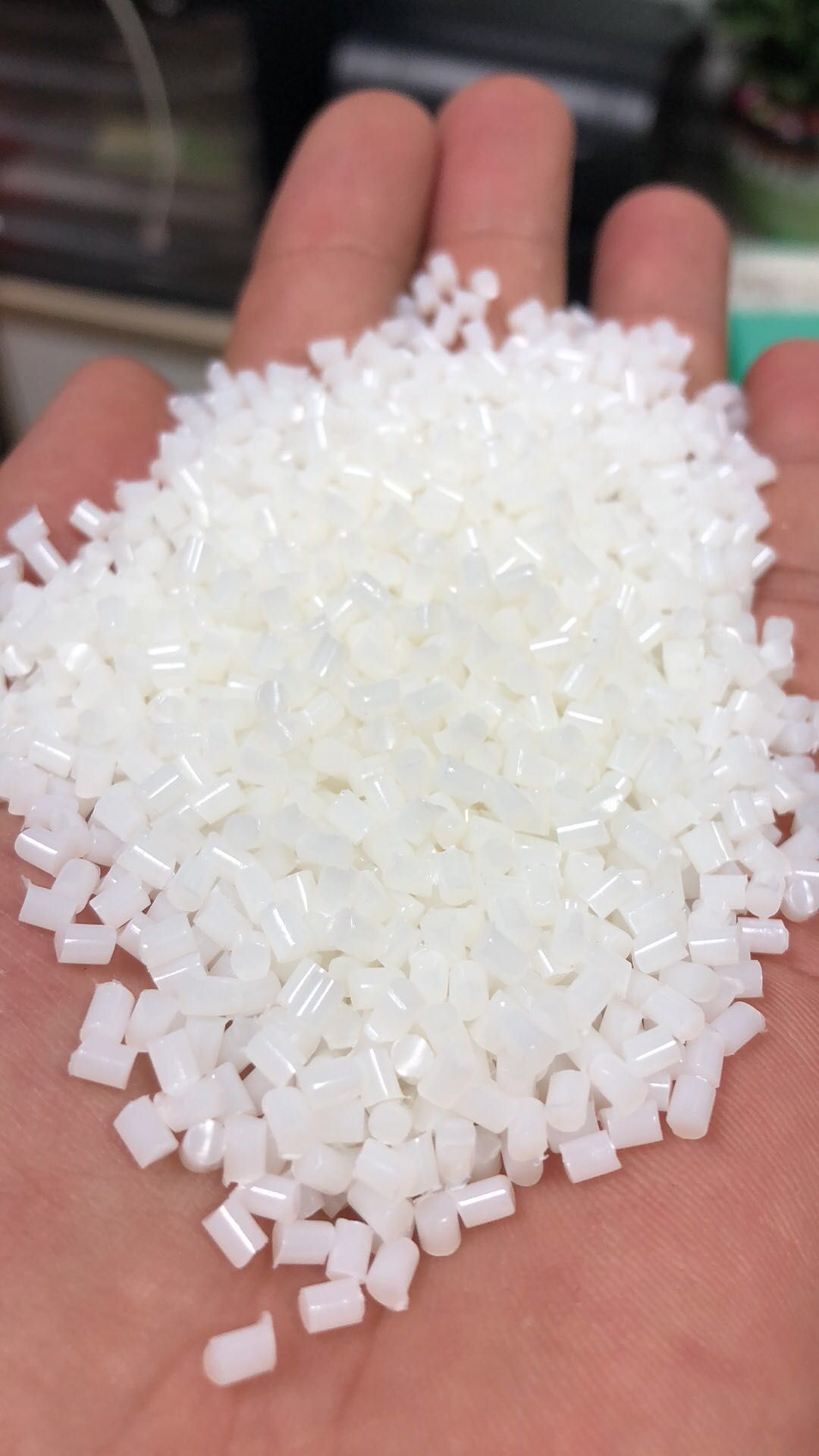

形式	粒子
加工方法	注射成型
多點數(shù)據(jù)	Isothermal Stress vs. Strain (ISO 11403-1)

物理性能	干燥	調(diào)節(jié)后的	單位制	測試方法
密度	1.14	--	g/cm3	ISO 1183
收縮率				ISO 294-4
垂直流動方向 : 23°C, 2.00 mm	1.7	--	%	ISO 294-4
流動方向 : 23°C, 2.00 mm	1.8	--	%	ISO 294-4
吸水率				ISO 62
23°C, 24 hr	1.2	--	%	ISO 62
平衡, 23°C, 50% RH	2.4	--	%	ISO 62
室外適用性	f2	--		UL 746C

機械性能	干燥	調(diào)節(jié)后的	單位制	測試方法
拉伸模量 (23°C)	3100	1400	MPa	ISO 527-2
拉伸應力				ISO 527-2
屈服, 23°C	82.0	55.0	MPa	ISO 527-2
斷裂, 23°C	55.0	45.0	MPa	ISO 527-2
拉伸應變 (屈服, 23°C)	5.0	25	%	ISO 527-2
標稱拉伸斷裂應變 (23°C)	25	> 50	%	ISO 527-2
彎曲模量 (23°C)	2900	1500	MPa	ISO 178
彎曲強度 (23°C)	80.0	50.0	MPa	ISO 178
泊松比	0.40	--		ISO 527

沖擊性能	干燥	調(diào)節(jié)后的	單位制	測試方法
簡支梁缺口沖擊強度				ISO 179/1eA
-30°C	5.0	7.0	kJ/m2	ISO 179/1eA
23°C	6.0	20	kJ/m2	ISO 179/1eA
簡支梁無缺口沖擊強度				ISO 179/1eU
-30°C	無斷裂	無斷裂		ISO 179/1eU
23°C	無斷裂	無斷裂		ISO 179/1eU
懸壁梁缺口沖擊強度				ISO 180
-30°C	5.0	7.0	kJ/m2	ISO 180
23°C	6.0	20	kJ/m2	ISO 180

熱性能	干燥	調(diào)節(jié)后的	單位制	測試方法
熱變形溫度
0.45 MPa, 未退火	200	--	°C	ISO 75-2/B
1.8 MPa, 未退火	70.0	--	°C	ISO 75-2/A
熔融溫度	260	--	°C	ISO 11357-3
線形熱膨脹系數(shù)				ISO 11359-2
流動 : 23 到 55°C	1.0E-4	--	cm/cm/°C	ISO 11359-2
橫向 : 23 到 55°C	1.0E-4	--	cm/cm/°C	ISO 11359-2
RTI Elec				UL 746
0.400 mm	130	--	°C	UL 746
0.710 mm	130	--	°C	UL 746
1.50 mm	130	--	°C	UL 746
3.00 mm	130	--	°C	UL 746
RTI Imp				UL 746
0.400 mm	75.0	--	°C	UL 746
0.710 mm	75.0	--	°C	UL 746
1.50 mm	75.0	--	°C	UL 746
3.00 mm	75.0	--	°C	UL 746
RTI				UL 746
0.400 mm	75.0	--	°C	UL 746
0.710 mm	85.0	--	°C	UL 746
1.50 mm	85.0	--	°C	UL 746
3.00 mm	85.0	--	°C	UL 746

電氣性能	干燥	調(diào)節(jié)后的	單位制	測試方法
體積電阻率 (0.750 mm)	1.0E+13	--	ohms·cm	IEC 60093
介電強度 (1.00 mm)	26	--	kV/mm	IEC 60243
耐電弧性 (3.00 mm)	PLC 5	--		ASTM D495
漏電起痕指數(shù) (3.00 mm)	600	--	V	IEC 60112
高電弧燃燒指數(shù)(HAI)				UL 746
0.400 mm	PLC 1	--		UL 746
0.710 mm	PLC 0	--		UL 746
1.50 mm	PLC 0	--		UL 746
3.00 mm	PLC 0	--		UL 746
高電壓電弧起痕速率 (HVTR)	PLC 0	--		UL 746
熱絲引燃 (HWI)				UL 746
0.400 mm	PLC 4	--		UL 746
0.710 mm	PLC 4	--		UL 746
1.50 mm	PLC 3	--		UL 746
3.00 mm	PLC 2	--		UL 746

可燃性	干燥	調(diào)節(jié)后的	單位制	測試方法
UL 阻燃等級				UL 94
0.400 mm	V-2	--		UL 94
0.710 mm	V-2	--		UL 94
1.50 mm	V-2	--		UL 94
3.00 mm	V-2	--		UL 94
灼熱絲易燃指數(shù)				IEC 60695-2-12
0.400 mm	960	--	°C	IEC 60695-2-12
0.710 mm	960	--	°C	IEC 60695-2-12
1.50 mm	960	--	°C	IEC 60695-2-12
3.00 mm	960	--	°C	IEC 60695-2-12
熱燈絲點火溫度				IEC 60695-2-13
0.400 mm	825	--	°C	IEC 60695-2-13
0.710 mm	850	--	°C	IEC 60695-2-13
1.50 mm	850	--	°C	IEC 60695-2-13
3.00 mm	850	--	°C	IEC 60695-2-13
極限氧指數(shù)	25	--	%	ISO 4589-2

暫無

暫無數(shù)據(jù)
