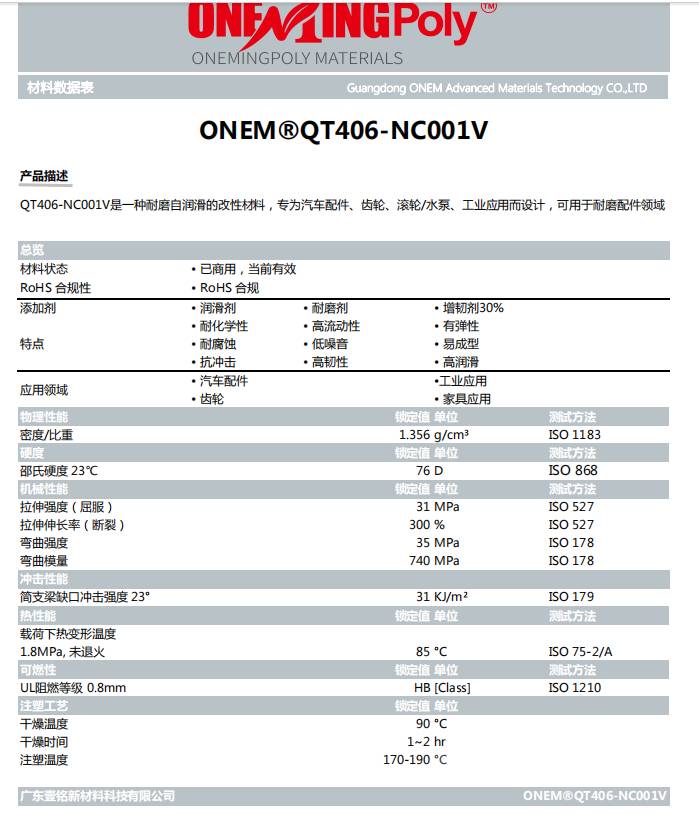

高回彈高韌性

1. 耐疲勞性
2. 耐蠕變性
3. 耐摩擦磨損性
4. 工作溫度范圍大
5. 耐有機(jī)化學(xué)品和堿
6. 長期尺寸穩(wěn)定性
7. 良好的沖擊強(qiáng)度，甚至在低溫條件下也是如此
8. 低吸濕性（飽和吸水率0.8％）
9. 出色的耐磨性和滑動性能
10. 優(yōu)良的機(jī)械加工性
11. 良好的抗水解性（高達(dá)?60℃）
12. 優(yōu)異的恢復(fù)力/恢復(fù)彈性
13. 聚甲醛POM料特性
14. 1、具有很低的摩擦系數(shù)和很好的幾何穩(wěn)定性，特別適合于制作齒輪和軸承2、具有耐高溫特性，因此還用于管道器件（管道閥門、泵殼體），草坪設(shè)備等。3、是一種堅韌有彈性的材料，即使在低溫下仍有很好的抗蠕變特性、幾何穩(wěn)定性和抗沖擊特性。4、均聚物材料具有很好的延展強(qiáng)度、抗疲勞強(qiáng)度，但不易于加工。共聚物材料有很好的熱穩(wěn)定性、化學(xué)穩(wěn)定性并且易于加工。無論均聚物材料還是共聚物材料，都是結(jié)晶性材料并且不易吸收水分。5、高結(jié)晶程度導(dǎo)致它有相當(dāng)高的收縮率，可高達(dá)到2%~3.5%。對于各種不同的增強(qiáng)型材料有不同的收縮率。6、具有較好的綜合性能，在熱塑性塑料中是最堅硬的，是塑料材料中力學(xué)性能最接近金屬的品種之一，其抗張強(qiáng)度、彎曲強(qiáng)度、耐疲勞強(qiáng)度，耐磨性和電性能都十分優(yōu)良，可在-40℃--100℃之間長期使用。7、屬結(jié)晶性塑料，熔點明顯，一旦達(dá)到熔點，熔體粘度迅速下降。當(dāng)溫度超過一定限度或熔體受熱時間過長，會引起分解。銅是POM降解催化劑，與POM熔體接觸的部位應(yīng)避免使用銅或銅材料。8、按分子鏈結(jié)構(gòu)不同，聚甲醛可分為均聚甲醛和共聚甲醛。前者密度、結(jié)晶度、熔點都較高，但是熱穩(wěn)定性差，加工溫度范圍窄（10℃），對酸堿的穩(wěn)定性略低；后者密度、結(jié)晶度、熔點較低，但熱穩(wěn)定性好，不易分解，加工溫度范圍寬（50℃）。聚甲醛的不足之處在于：由受強(qiáng)酸腐蝕，耐候差，粘合性差，熱分解與軟化溫度接近，限氧指數(shù)小?
15. 聚甲醛POM料吸水性小，一般為0.2%-0.5%。在通常情況下，聚甲醛POM料不需干燥就能加工，但對潮濕原料必須進(jìn)行干燥。干燥溫度80℃以上，時間2小時以上，具體應(yīng)按供應(yīng)商資料進(jìn)行。?
16. 再生料使用比例一般不超過20-30%。但要視產(chǎn)品的種類和最終用途而定，有時可達(dá)100%。?
17. 塑機(jī)的選用 :聚甲醛POM除了要求螺桿無滯料區(qū)外，對注塑機(jī)沒有特別要求，一般注塑即可。
18. 模具及澆口設(shè)計?
19. 常見模具溫度控制為80-90℃，流道直徑有3-6mm，澆口長度為0.5mm，澆口大小要視膠壁厚度而定，圓形澆口直徑至少應(yīng)制品厚度的0.5-0.6倍，長方形澆口的寬度通常是厚度的2倍或以上，深度為壁厚的0.6倍，脫模斜度40′-1°30′之間。?
20. 排氣系統(tǒng)?POM-H -厚度0.01-0.02mm 寬3mm-POM-K 厚度0.04mm 寬3mm?
21. 干燥處理 ：如果材料儲存在干燥環(huán)境中，通常不需要干燥處理。?
22. 熔膠溫度：可用空射法量度 、POM-H 可設(shè)為215℃ （190℃-230℃） 、POM-K 可設(shè)為205℃ （190℃-210℃）?
23. 模具溫度 ：80~105C。為了減小成型后收縮率可選用高一些的模具溫度。?
24. 注射速度 ：常見為中速偏快，過慢易產(chǎn)生波紋，過快易產(chǎn)生射紋和剪切過熱。?
25. 注射壓力 ：700~1200bar?
26. 背壓: ?越低越好，一般不超過200bar?
27. 注射速度中等或偏高的注射速度。

?
